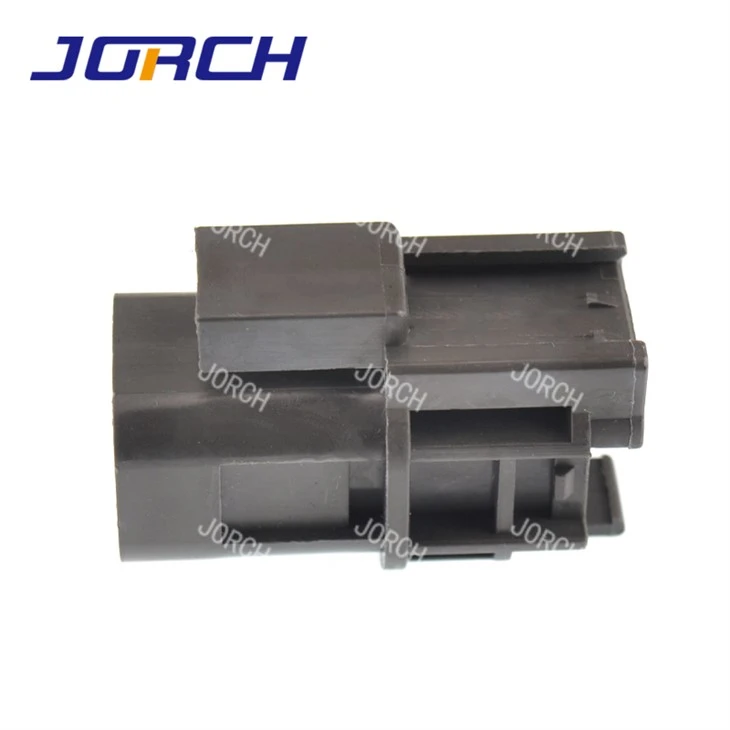

Automotive Waterproof Connector med terminal DJ7049A -2. 8-11

Automotive Connector DJ7049A -2. 8-11 Tekniska specifikationer och applikationsbeskrivning

DJ7049A -2. 8-11 är en fordonsklassig förseglad tråd-till-tråd-kontakt utformad för att följa USCAR -20 elektriska prestandor och QC/T -1067 mekaniska tillförlitlighetsspecifikationer. Kärnfunktionerna är följande:

• Medium strömöverföring: Anpassar till 2,8 mm² konserverade kopparlegeringsterminaler, med en stabil strömförsörjningskapacitet för 10-15 A, lämpliga för kraftfördelningsscenarier för kroppsdomänstyrenheter (BDC), fordonsbelysningssystem och medelkraftverk (såsom torkarmotorer)
• Signal- och kraftkompositöverföring: Stöder 12V Power och Lin Bus Signal Hybrid Transmission för att uppfylla integrationskraven i kroppens elektroniska modularkitektur
• Hårt miljöskydd: Passerad IP67 -skyddsnivåcertifiering (ISO 20653), resistent mot dörrledningar, chassi stänk och saltspray korrosionsmiljö

Analys av teknisk differentiering:

• Terminal design av hög tillförlitlighet:

Anta kontakt med dubbla strålar, kontaktmotstånd mindre än eller lika med 3MΩ (MIL-DTL -5015), 20% lägre temperaturökningsrisk än enstaka kontaktdesign

Beläggningstjocklek 1,2 um Sn över 0. 5μm Ni, uppfyller fortfarande korrosionsbeständighetskraven för USCAR -2 V4 efter 480h saltsprayprovstest

• Kompakt och lätt struktur:

Skalmaterialet är pa 66- GF25 (25% glasfiberarmerad nylon), som är 45% lättare än metallskalet och har ett temperaturintervall på -40 grad ~ 125 grader (UL 94 V -0 Flamen fördröjande klass)

Integrerad anti-missinsertionsnyckelplats och styr revben, med en plug-in-tolerans på ± 0. 3mm, lämplig för höghastighetsplugin och kopplingskrav för automatiserade monteringslinjer
